인텔® EP80579 통합형 프로세서 제품 계열
Tolapai
☞ 사양
완벽한 호환성의 인텔® EP80579 통합형 프로세서 제품 라인은 소형 폼 팩터 설계로 뛰어난 와트당 성능을 제공합니다. 이러한 혁신적인 SOC(system-on-a-chip) 프로세서는 중소기업(SMB)과 엔터프라이즈의 보안 및 통신 어플라이언스(VPN/방화벽 및 UTM 포함), 컨버전스형 액세스 플랫폼, IP 미디어 서버 및 VoIP 게이트웨이뿐만 아니라 소매 및 거래, 인쇄 및 이미징, 무선 및 WiMAX 액세스, SMB 및 홈 네트워크 연결 스토리지, 컨버전스형 IP PBX 및 산업 자동화 분야를 위한 탁월한 솔루션을 제공합니다.

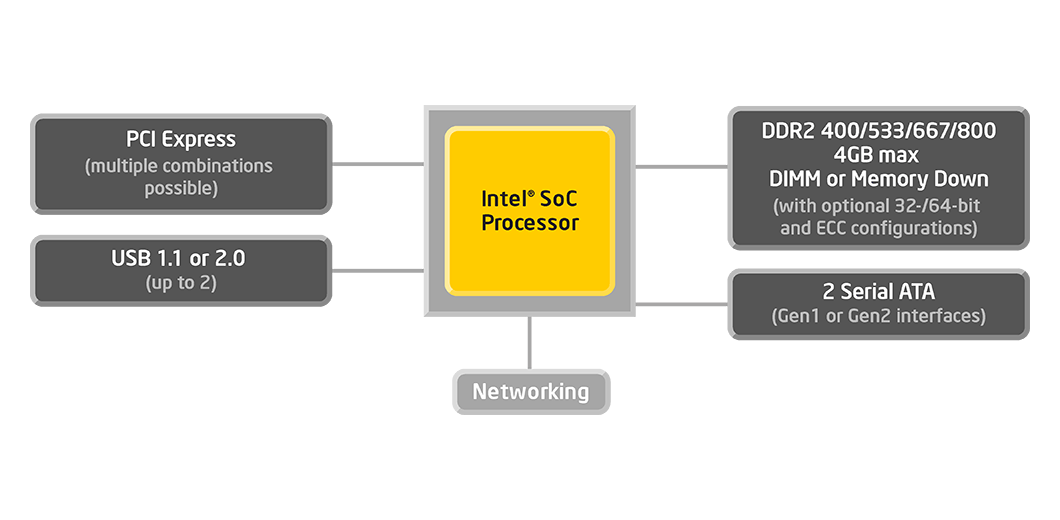

인텔 EP80579 통합형 프로세서는 3개의 이더넷 MAC, 2개의 컨트롤러 영역 네트워크 인터페이스 및 로컬 확장 버스 인터페이스를 통해 유연한 통합 I/O 지원을 제공합니다. 또한 인텔® 퀵어시스트 기술을 탑재한 이 통합형 프로세서는 TDM 또는 아날로그 음성 연결을 위한 고속 직렬(HSS) 포트, 벌크 암호화를 위한 보안 가속기, 해싱 및 공용/개인 키 생성을 제공합니다.
☞ 플랫폼 하이라이트
• 개별화된 멀티 칩 솔루션에 비해 공간 절약 및 비용 효과가 뛰어납니다.
• 통합 가속기는 인텔이 제공하는 보안 및 IP 텔레포니 소프트웨어 패키지를 통해 인텔® 퀵어시스트 기술을 지원합니다.
• 여러 가지 코어 속도, TDP 옵션 및 통합 I/O를 제공하는 1088-볼 플립 칩 BGA 패키지.
• 다수의 주파수/전압 작동 포인트, 듀티 사이클 구성 관리 및 S3 지원을 위한 전력 최적화 회로.
• 기존 인텔® 아키텍처 기반 소프트웨어와 완벽하게 호환되어 기존 x86 애플리케이션의 마이그레이션이 용이함
| 인텔® EP80579 통합형 프로세서 | | 제품 번호 | 코어 속도 | DDR2 메모리(MHz) | 온도 범위 | L2 데이터 일관성 캐시 | 열 설계 전력(추정치) | | NU80579EZ600C | 600 MHz | 400/533/667 | 상업용
0 ~ 70° C | 256 KB | 11 W | | NU80579EZ004C | 1.066 GHz | 400/533/667/800 | 상업용
0 ~ 70° C | 256 KB | 18 W | | NU80579EZ009C | 1.2 GHz | 400/533/667/800 | 상업용
0 ~ 70° C | 256 KB | 19 W |
| 인텔® 퀵어시스트 기술을 탑재한 인텔® EP80579 통합형 프로세서 | | 제품 번호 | 코어 속도 | DDR2 메모리(MHz) | 온도 범위 | L2 데이터 일관성 캐시 | 열 설계 전력(추정치) | | NU80579EB600C | 600 MHz | 400/533/667 | 상업용
0 ~ 70° C | 256 KB | 13 W | | NU80579ED004C | 1.066 GHz | 400/533/667/800 | 상업용
0 ~ 70° C | 256 KB | 20 W | | NU80579ED004CT | 1.066 GHz | 400/533/667/800 | 산업용
-40 ~ 85° C | 256 KB | 20 W | | NU80579ED009C | 1.2 GHz | 400/533/667/800 | 상업용
0 ~ 70° C | 256 KB | 21 W |
☞ Product Features
■ System on a Chip (SoC)
— Integrated Intel® Architecture (IA) processor and chipset (MCH/ICH) technology
— Extensive integration of standard Intel architecture communications interfaces provide cost, power and board area savings (Gigabit Ethernet (GbE), Time Division Multiplexing (TDM) processing, Security Services Unit (SSU), and Acceleration Services Units (ASU))
■ SKU Support
— Embedded: Intel architecture compatibility and high-speed interfaces (GbEs, PCI Express*)
— Application Services: Security — Packet security compatibility and IP Telephony packet security, TDM, and High-Level Data Link Control (HDLC)
■ Intel Architecture Processor
— Low-power and high-performance architecture based on Intel Architecture (IA-32) processor
— Three operating frequency SKUs: 600 MHz, 1066 MHz, or 1200 MHz
— 256 KB L2 data coherent cache (2 way)
■ Integrated Memory Control Hub (IMCH) and Integrated I/O Control Hub (IICH) Compatible
— Enhanced DMA (EDMA) controller
— Two SATA Gen1 or Gen2 interfaces
— Two USB 1.1 or USB 2.0 ports
— Two integrated, 16550-compatible UARTs
— LPC 1.1 interface
— Serial Peripheral Interface (SPI)
— Two SMBus 2.0 compliant interfaces
— GPIOs
— Watchdog Timer
— One 32/64-bit and two 32-bit high-precision event timers
■ Acceleration Services Unit (ASU)
— High performance accelerator on-chip engines for packet processing
— Support capabilities for commonly used protocol implementations such as TCP/IP, UDP, IPSec, SSL, NAT, and SRTP
■ Security Services Unit (SSU)
— High-performance on-chip Crypto Accelerator
— Support capabilities for commonly used cryptographic protocol implementations
■ Single-Channel Double-Data-Rate (DDR) SDRAM Memory
— Supports DDR2 at 400/533/667/800 MT/s
— Supports 32 or 64-bit interfaces
— Error correction code (ECC); single-bit correct/double-bit detect (SEC/DED) coverage
— Addressable from Intel architecture processor and PCI Express
■ Three Gigabit Ethernet MACs
— Three 10/100/1000 ports with RGMII/RMII interfaces
— MDIO interface for external PHY configuration
— Serial EEPROM interface supports network boot and wake-on LAN
■ Industry Standard PCI Express Interface
— Supports 1x8, 2x4, or 2x1 configurations as a root complex
■ Integrated Serial ATA (SATA) Host Controllers
— Independent DMA operation on two ports
— Data transfer rates up to 3.0 Gb/s
— Alternate Device ID
■ Integrated High-speed Serial Interface (TDM)
— Supports up to 12 external T1/E1 and codecs
— Supports up to 128 HDLC channels
■ Local Expansion Bus (LEB)
— Supports up to eight chip select external slaves (one of which can be a master)
— 25-bit address and 16-bit data
— Supports HPI-8 and HPI-16
■ Dual Controller Area Network (CAN)
— Supports two CAN 2.0b interfaces
■ Single Synchronous Serial Port (SSP) Compatible
■ IEEE 1588-2008 Hardware Assistance
— Supports two GbE and two CAN interfaces
— Time master/target support
■ 1088-Ball FCBGA package
— Dimensions of 37.5 mm x 37.5 mm
— 1.092-mm solder ball pitch
— Lead-free only — RoHS 5/6 compliant
■ Typical Applications
— Embedded, Security
